芯式变压器
科技名词定义
中文名称：芯式变压器英文名称：core type transformer定义：由柱状铁心构成的变压器。应用学科：电力（一级学科）；变电（二级学科）
芯式变压器类似线包围住铁芯（口字形）
变压器的电压调整率只是对所设计的额定负载而言的，不随负载的改变而改变，换句话说，设计时只考虑额定负载状态那个点。当负载轻时(小于额定负载)，输出电压高于设计值，负载重时，输出电压低于设计值。
变压器电压调整率的确定： 不同的负载对dU有不同的要求。对稳压要求不高或者负载较轻的使用场合，如普通的电子电路，dU可取大些，以降低成本，但******不要超过30%。对有稳压要求的场合，dU应小些，因为dU越大，加载瞬间输出电流与稳态时输出电流差值越大，这对没有稳压控制而又要求电流恒定的器件来说非常不利，如示波器、显像管灯丝。为保证它们的寿命，为其供电的变压器的dU值应小于10%。
变压器铁芯是由铁柱及上下铁轭组成，铁芯柱截面是外接圆内阶梯形，铁轭截面是随铁芯直径大小而不同。铁芯是由优质冷轧晶粒取向的硅钢片叠积而成，叠片之中设有供散热用的油道。铁芯柱用无纬环氧玻璃粘带绑扎，铁轭通过空心螺杆用夹件夹紧。铁芯的四角冲矩形槽，内装方铁与夹件相连，供拉紧夹件，吊起器身和承受线圈短路机械应力用。上夹件焊有吊环，供吊运变压器器身用。强油导向的变压器，下夹件装有导油管，使冷却器打入油箱的油大部分导入绕组。
所有"7"或"8"型产品铁芯均为45°全斜接缝无孔结构，芯柱用无纬环氧玻璃粘带绑扎，上下铁轭通过装在夹件上的拉带夹紧。上下夹件利用铁芯两头的低磁钢接板牢固地连接在一起，构成钢性较强的框架式铁芯结构。
芯式铁芯可分为以下几种，分述如下：
单相两铁芯柱
它有两个铁芯柱， 用上、下两个铁轭将芯柱连接起来，构成磁路。将绕组分别套装在两个铁芯柱上，这两个铁芯柱上的绕组可以接成串联，也可以接成并联。通常将低压绕组放在内侧，即靠近铁芯，而把高压绕组放在外侧，即远离铁芯，这样便于绝缘和其它方面的要求，例如便于处理绕组的分接抽头等。
1-铁芯柱 2-上铁轭 3-下铁轭 4、5-高低压绕组

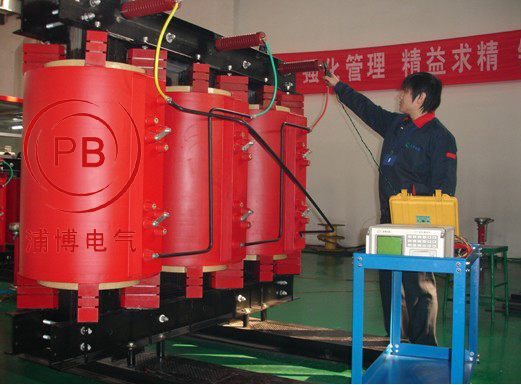

三相三铁芯柱
它是将A、B、C三相的三个绕组分别套装在三个铁芯柱上，三个铁芯柱也由上、下两个铁轭连接起来，构成磁回路，绕组的布置方式也同单相一样，将低压绕组放在内侧，而把高压绕组放在外侧。
左图中：1-铁芯柱 2-上铁轭 3-下铁轭 4-绕组
三相五铁芯柱
如左图所示，它与上图中的三相三铁芯柱相比较，在铁芯柱的左右两个尽头端， 多了两个分支铁芯柱4，它称为旁轭，各电压级的绕组分别按相套装在中间三个铁芯柱上，而旁轭是空的铁芯，没有绕组，这样就构成了三相五铁芯柱变压器，也就是我们常说的三相五柱变压器。
1-铁芯柱 2-上铁轭 3-下铁轭 4-旁轭 5,6-高低绕组
|
