变压器是变换交流电压、电流和阻抗的器件，当初级线圈中通有交流电变压器原理图流时，铁芯（或磁芯）中便产生交流磁通，使次级线圈中感应出电压（或电流）。变压器由铁芯（或磁芯）和线圈组成，线圈有两个或两个以上的绕组，其中接电源的绕组叫初级线圈，其余的绕组叫次级线圈。在发电机中，不管是线圈运动通过磁场或磁场运动通过固定线圈，均能在线圈中感应电势，此两种情况，磁通的值均不变，但与线圈相交链的磁通数量却有变动，这是互感应的原理。变压器就是一种利用电磁互感应，变换电压，电流和阻抗的器件。

目录

  变压器原理图

变压器的工作原理

变压器利用电磁感应原理，从一个电路向另一个电路传递电能或传输信号的一种电器

输送的电能的多少由用电器的功率决定。

变压器是一种静止的电气设备。它是根据电磁感应的原理，将某一等级的交流电压和电流转换成同频率的另一等级电压和电流的设备。作用：变换交流电压、交换交流电流和变换阻抗。

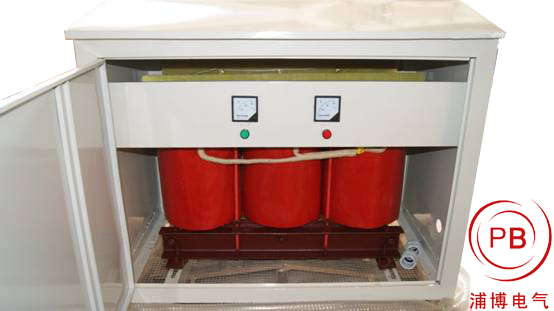

按冷却方式分类：干式（自冷）变压器、油浸（自冷）变压器、

  变压器原理

氟化物（蒸发冷却）变压器。

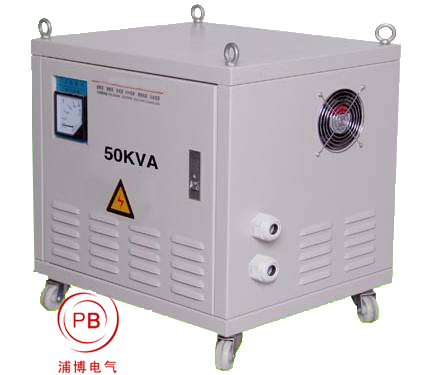

按防潮方式分类：开放式变压器、灌封式变压器、密封式变压器。

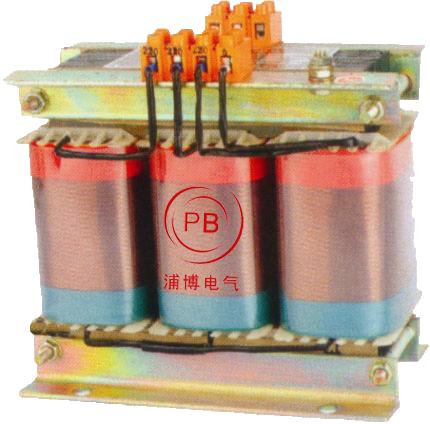

按铁芯或线圈结构分类：芯式变压器（插片铁芯、C型铁芯、铁氧体铁芯）、壳式变压器（插片铁芯、C型铁芯、铁氧体铁芯）、环型变压器、金属箔变压器。

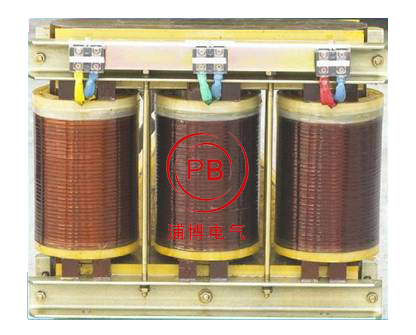

按电源相数分类：单相变压器、三相变压器、多相变压器。

按用途分类：电源变压器、调压变压器、音频变压器、中频变压器、高频变压器、脉冲变压器。

  变压器原理

变压器铁芯损耗与频率关系很大，故应根据使用频率来设计和使用，这种频率称工作频率。

在规定的频率和电压下，变压器能长期工作，而不超过规定温升的输出功率。

指在变压器的线圈上所允许施加的电压，工作时不得大于规定值。

指变压器初级电压和次级电压的比值，有空载电压比和负载电压比的区别。

变压器次级开路时，初级仍有一定的电流，这部分电流称为空载电流。空载电流由磁化电流（产生磁通）和铁损电流（由铁芯损耗引起）组成。对于50Hz电源变压器而言，空载电流基本上等于磁化电流。

指变压器次级开路时，在初级测得功率损耗。主要损耗是铁芯损耗，其次是空载电流在初级线圈铜阻上产生的损耗（铜损），这部分损耗很小。

指次级功率P2与初级功率P1比值的百分比。通常变压器的额定功率愈大，效率就愈高。

表示变压器各线圈之间、各线圈与铁芯之间的绝缘性能。绝缘电阻的高低与所使用的绝缘材料的性能、温度高低和潮湿程度有关。

变压器保护装置^[1]是集保护、监视、控制、通信等多种功能于一体的电力自动化高新技术产品，是构成智能化开关柜的理想电器单元。该产品内置一个由二十多个标准保护程序构成的保护库，具有对一次设备电压电流模拟量和开关量的完整强大的采集功能（电流测量通过保护CT实现的）。

变压器差动保护装置是变压器的主保护，是按循环电流原理装设的。 主要用来保护双绕组或三绕组变压器绕组内部及其引出线上发生的各种相间短路故障，同时也可以用来保护变压器单相匝间短路故障。 在绕组变压器的两侧均装设电流互感器，其二次侧按循环电流法接线，即如果两侧电流互感器的同级性端都朝向母线侧，则将同级性端子相连，并在两接线之间并联接入电流。

指变压器次级输出电压随工作频率变化的特性。

  变压器原理

通频带如果变压器在中间频率的输出电压为U0，当输出电压（输入电压保持不变）下降到0.707U0时的频率范围，称为变压器的通频带B。

变压器初、次级接入适当的阻抗Ri和Ro,使变压器初、次级阻抗匹配，则Ri和Ro的比值称为初、次级阻抗比。在阻抗匹配的情况下，变压器工作在******状态，传输效率最高。

对不同类型的变压器都有相应的技术要求，可用相应的技术参数表示。如电源变压器的主要技术参数有：额定功率、额定电压和电压比、额定频率、工作温度等级、温升、电压调整率、绝缘性能和防潮性能。对于一般低频变压器的主要技术参数是：变压比、频率特性、非线性失真、磁屏蔽和静电屏蔽、效率等。

  变压器原理

变压器两组线圈圈数分别为N1和N2，N1为初级，N2为次级。在初级线圈上加一交流电压，在次级线圈两端就会产生感应电动势。当N2>N1 时，其感应电动势要比初级所加的电压还要高，这种变压器称为升压变压器；当N2<N1时，其感应电动势要比初级所加的电压低，这种变压器称为降压变压器。

n=N1/N2

式中n 称为电压比(圈数比) 。当n>1 时，则N1>N2 ，U1>U2 ，该变压器为降压变压器。反之则为升压变压器。

在额定功率时，变压器的输出功率和输入功率的比值，叫做变压器的效率，即

式中η 为变压器的效率；P1 为输入功率，P2 为输出功率。

当变压器的输出功率P2 等于输入功率P1 时，效率η 等于100%，变压器将不产生任何损耗。但实际上这种变压器是没有的。变压器传输电能时总要产生损耗，这种损耗主要有铜损和铁损。铜损是指变压器线圈电阻所引起的损耗。当电流通过线圈电阻发热时，一部分电能就转变为热能而损耗。由于线圈一般都由带绝缘的铜线缠绕而成，因此称为铜损。

变压器的铁损包括两个方面。一是磁滞损耗，当交流电流通过变压器时，通过变压器硅钢片的磁力线其方向和大小随之变化，使得硅钢片内部分子相互摩擦，放出热能，从而损耗了一部分电能，这便是磁滞损耗。另一是涡流损耗，当变压器工作时。铁芯中有磁力线穿过，在与磁力线垂直的平面上就会产生感应电流，由于此电流自成闭合回路形成环流，且成旋涡状，故称为涡流。涡流的存在使铁芯发热，消耗能量，这种损耗称为涡流损耗。

变压器的效率与变压器的功率等级有密切关系，通常功率越大，损耗与输出功率比就越小，效率也就越高。反之，功率越小，效率也就越低。
