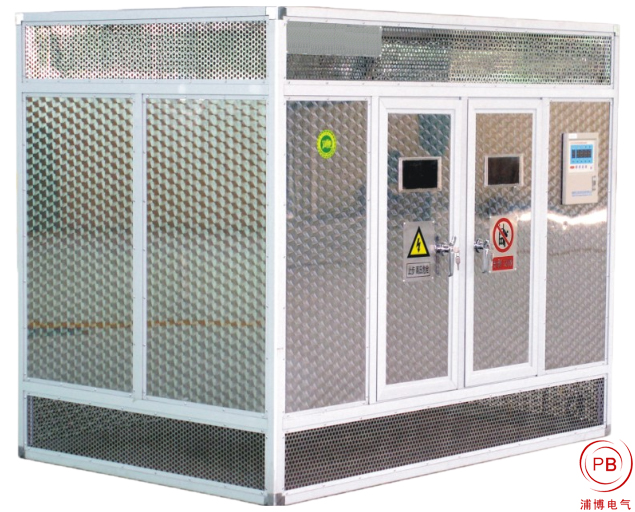

商品名称: 中国变压器
市场售价: ¥38,800.00
会员价格: ¥38,600.00
商品描述: 中国变压器
购买数量:



详细信息



电力变压器型号定义
变压器
型号通常由表示相数、冷却方式、调压方式、绕组线芯等材料
符号,以及变压器容量、
额定电压、绕组连接方式组成。请问下列电力变压器型号代号含义是什么?
D S J L Z SC SG JMB YD BK(C) DDG

D-单相 S-三相 J-油浸自冷 L-绕组为铝线 Z-有载调压 SC-三相环氧树脂浇注
SG-三相干式自冷 JMB-局部照明变压器 YD-试验用单相变压器 BF(C) -控制变压器(C为C型铁芯结构 DDG-单相干式低压大电流变压器

请说明电力变压器型号含义
例如:scr9-500/10,s11-m-100/10
S--三相 C--浇注成型(干式变压器) r卷铁芯  9(11)--设计序号 500(100)--容量(KVA)  10--额定电压(KV) m--密闭


说明举例:
  SG 9-20/0.8 220/480   SG  -指三相干式变压器;   9   -指设计序号;
  20  -指额定容量(单位kVA);
  0.8 -指电压等级(0.8表示电压低于800V);   220 -指额定输入电压(单位V);   480 -指额定输出电压(单位V)。

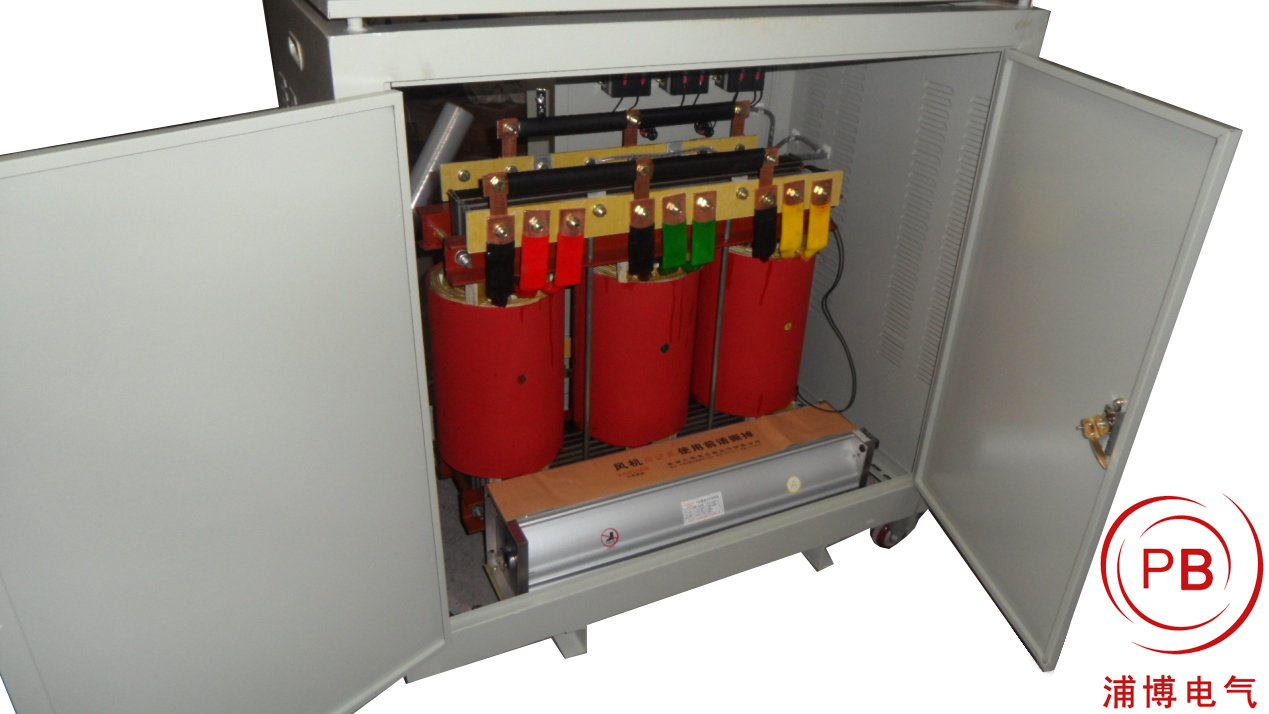

干式变压器;


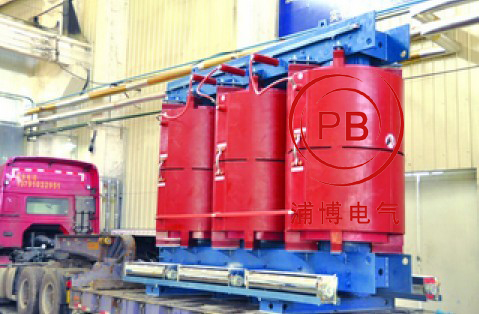

例如,(SCB10-1000KVA/10KV/0.4KV): S的意思表示此变压器为三相变压器,如果S换成D则表示此变压器为单相。
C的意思表示此变压器的绕组为树脂浇注成形固体。
B的意思是箔式绕组,如果是R则表示为缠绕式绕组,如果是L则表示为铝绕组,如果是Z则表示为有载调压(铜不标)。 10的意示是设计序号,也叫技术序号。
1000KVA则表示此台变压器的额定容量(1000千伏安)。 10KV的意思是一次额定电压,0.4KV意思是二次额定电压。    电力变压器产品型号其它的字母排列顺序及涵义。
(1)绕组藕合方式,涵义分:独立(不标);自藕(O表示)。(2)相数,涵义分:单相(D);三相(S)。(3)绕组外绝缘介质,涵义分;变压器油(不标);空气(G):气体(Q);成型固体浇注式(C):包绕式(CR):难燃液体(R)。(4)冷却装置种类,涵义分;自然循环冷却装置(不标):风冷却器(F):水冷却器(S)。(5)油循环方式,涵义:自然循环(不标);强迫油循环(P)。(6)绕组数,涵义分;双绕组(不标);三绕组(S);双分裂绕组(F)。(7)调压方式,涵义分;无励磁调压(不标):


有载调压抑(Z)。(8)线圈导线材质,涵义分:铜(不标);铜箔(B);铝(L)铝箔(LB)。(9)铁心材质,涵义;电工钢片(不标);非晶合金(H)。(10)特殊用途或特殊结构,涵义分;密封式(M);串联用(C);起动用(Q);防雷保护用(B);调容用(T);高阻抗(K)地面站牵引用(QY);低噪音用(Z);电缆引出(L);隔离用(G);电容补偿用(RB);油田动力照明用(Y);厂用变压器(CY);全绝缘(J);同步电机励磁用(LC)。


1(或末数)

线圈耦合方
式

自耦降压(或自耦升压)
0


2 相数 单相 D   三相
  S
 冷却方式
油浸自冷

J  干式空气自冷

G  干式浇注绝缘

C  油 浸 风 冷

F  油 浸 水 冷

S  强迫油循环风冷

FP
 强迫油循环水冷


SP   4
  线 圈 数
 双线圈

—  三线圈

S

线圈导线材
质
 铜

—  铝
  L   6
  调压方式
 无励磁调压

—  有载调压

Z
 加强干式

Q  干式防火

H  移 动 式

D  成   套


注:电力变压器后面的数字部分:斜线左边表示额定容量(千伏安);斜线右边表示一次侧额定电压(千伏)。
例如1:SJL-1000/10,为三相油浸自冷式铝线、双线圈电力变压器,额定容量为1000千伏安、高压侧额定电压为10千伏
电力变压器的型号表示方法:基本型号+设计序号--额定容量(KVA)/高压侧电压
例如2:S7-315/10变压器
即三相(S)铜芯10KV变压器,容量315KVA,设计序号7为节能型. 例如3:scr9-500/10,s11-m-100/10
S--三相 C--浇注成型(干式变压器) r缠绕型 9(11)--设计序号 500(100)--容量(KVA)     10--额定电压(KV)    m--密闭


  中频变压器型号主称用字母与外形尺寸用数字的意义表
主      称   尺    寸
字 母
名称、用途、特征
数 字
外形尺寸/(mm ×mm×mm)   T
中频变压器   1   7×7×12   L
线圈或振荡线圈
2
10×10×14   T
磁性瓷心式   3
12×12×16   F
调幅收音机用   4
20×25×36   S   短 波 段


    例如:
  TTF一1一1表示调幅收音机用的磁性瓷心式中频变压器,第一个“1”表示外形尺寸为7x7x12,第二个“1”表示序号(1)是第一级中放用中频变压器。
  (2)低频变压器的型号命名方法 低频变压器的型号命名法由三部分组成:
  第一部分:主称,用字母表示。   第二部分:功率,用数字表示。   第三部分:序号,用数字表示。
   表2是低频变压器型号主称所用字母的意义。
主 称 所 用 字 母
意      义   DB
电源变压器   CB
音频输出变压器


RB或TB 音频输入变压器   GB
高压变压器   HB
灯丝变压器   SB或ZB
音频(定阻式)输送变压器   SB或EB
音频(定压式或自耦式)输送变压器   KB
开关变压器
    例如:
  DB一20一3表示: DB表示主称电源变压器,“20”表示功率2OW,“3”表示序号(3),即表示20W的电源变压器。
