差动变压器
差动变压器的基本组成部分包括一个线框和一个铁心。在线框上设置一个原绕组和两个对称的副绕组，铁心放在线框中央的圆柱形孔中。在原绕组中施加交流电压时，两个副绕组中就会产生感应电动势e1和e2。如果两个副绕组按反向串联(图1),

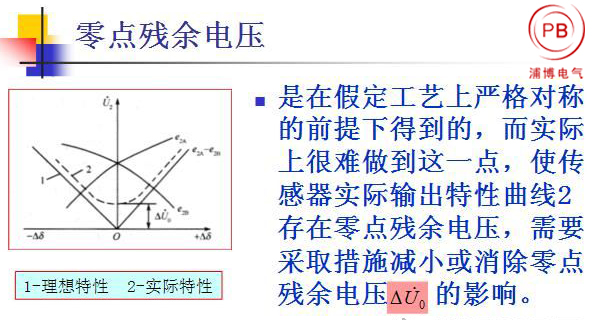

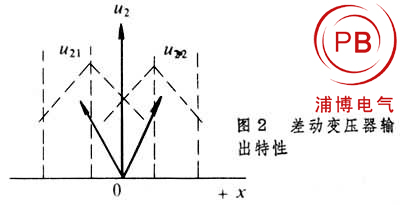

则它的总输出电压u2=u21－u22≈e1－e2。当铁心处在中央位置时，由于对称关系，e1=e2，输出电压u2为零。如果铁心向右移动，则穿过副绕组 2的磁通将比穿过副绕组1的磁通多，于是感应电动势e2>e1，差动变压器输出电压u2不等于零,而且输出电压的大小与铁心位移x之间基本成线性关系,其特性如图2所示，
呈V字形。用适当的测量电路测量,可以得到差动变压器输出与位移x成比例的线性读数。最常用的测量电路是差动整流电路，它把两个次级电压分别整流后，以它们的差作为输出。差动整流电路有电流输出型和电压输出型，前者用于连接低阻抗负载的场合；电压输出型差动整流电路则用于连接高阻抗负载的场合。
|
