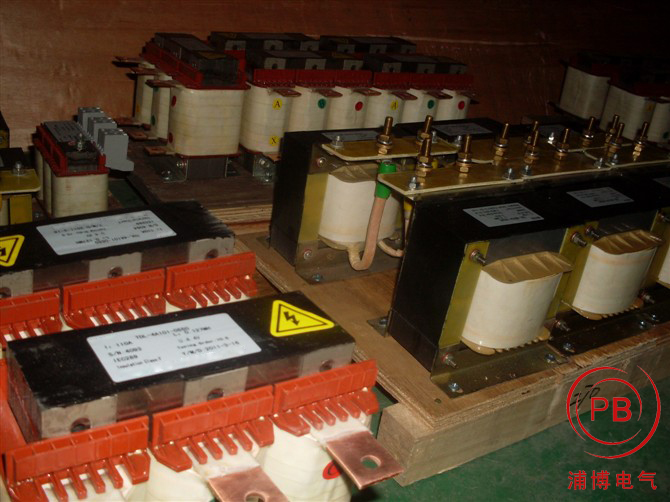

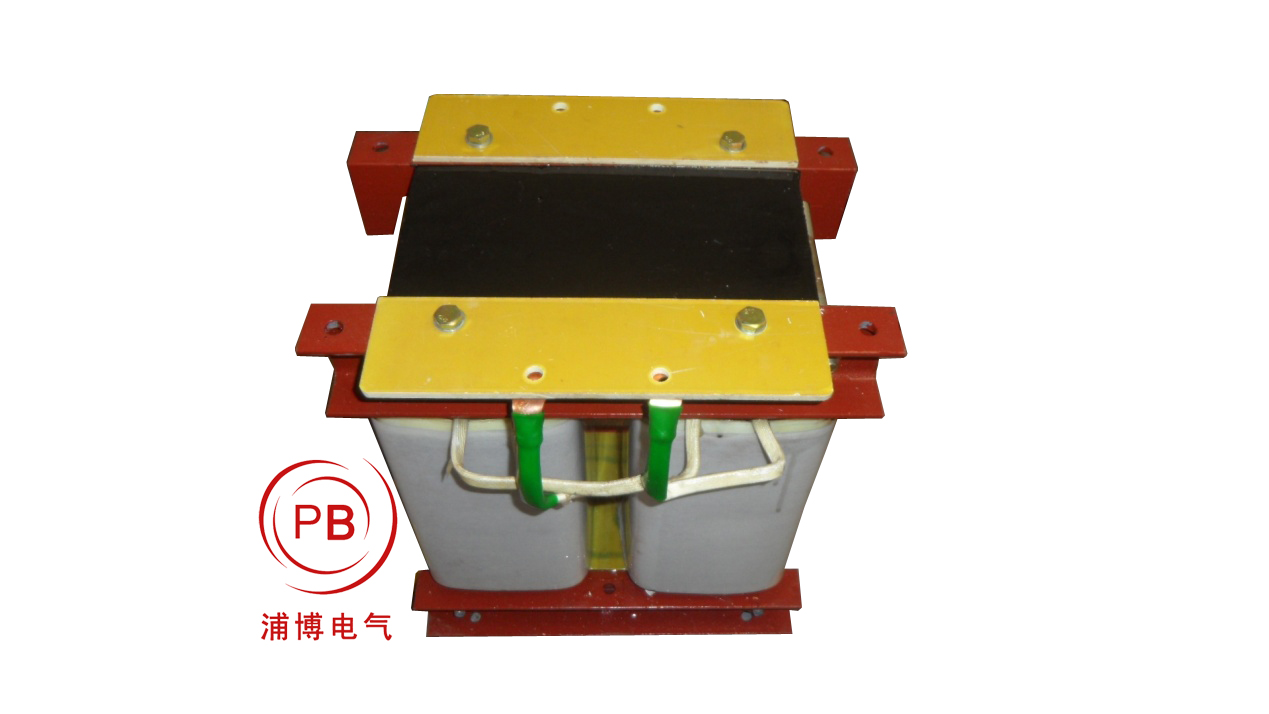

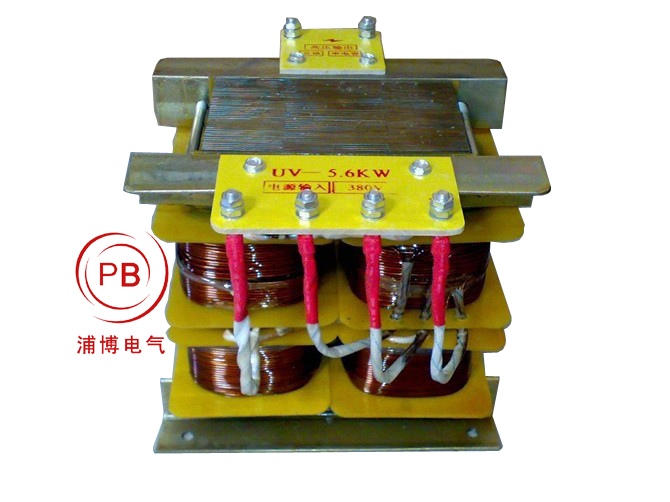

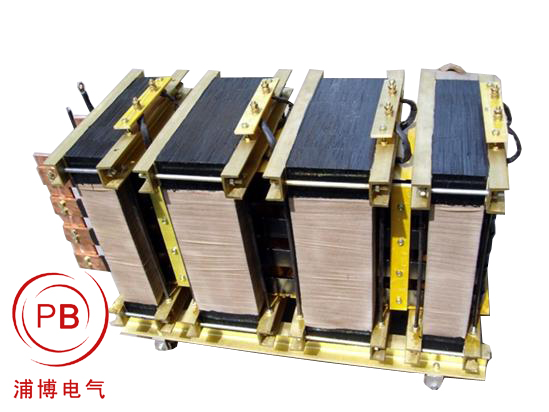

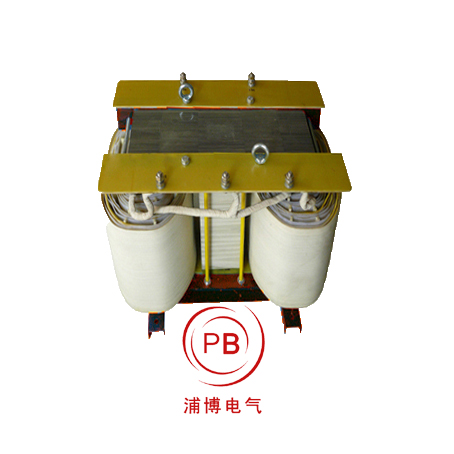

滤波变压器又名隔离变压器具有隔离、滤波、防雷等作用！隔离变压器在原、副方绕组之间设有接地的屏蔽层，消除原、副方绕组之间的耦合电容效应。
隔离变压器、滤波电路、电源防雷器 的特点
滤波电路：通低频阻高频或者是通高频阻低频。在一些电源线路及高频线路中巧妙的设计可以大大降低浪涌电压的能量。
电源防雷器：并联于线路中，当线路上的过电压达到SPD动作临界值的时候，通过SPD的动作，使线路对地形成瞬间的导通状态，用于限制暂态过电压或分流浪涌电流的装置。
二、工作原理及特性
1、隔离变压器：
隔离变压器防浪涌之等效电路电源防雷器
1.1接地方法：将一次侧线圈的静电遮蔽接地（参看图1的一次侧EI）接在电源总开关箱的「接地汇流排」上（注：该接地汇流排是分别连接在总电源中性线及建筑物的基础结构钢筋上），必须是从电源接地汇流排拉过来的电源接地专用线，不能从电源插座的「中性线」接过来。其余的接地引线，包括二次侧线圈的静电遮蔽接地、外壳接地、铁心接地及一次与二次线圈之间的磁场遮接地，则接在专用接地汇流排上，接地电阻值最好能够控制在10Ω以下效果较佳。电源防雷器
1.2特性：隔离变压器防浪涌电压的能力和水平如何，则要看它的耐压值、绝缘水平和其它技术参数。一般来讲，一次雷电现象可在瞬间产生上万伏甚至几十万伏的过电压，这样的过电压隔离变压器是承受不了的。并且，几KHZ以内的低频脉冲也是无法防护的。
2、滤波电路
2.1特性：针对10-100KHz以上的高频共模杂波及差模杂波能起到比较好的抑制效果，同时可以降低脉冲的陡度。只要巧妙的计算安排各电容器及扼流圈的数值，并慎选用材（电容器及抗流圈磁心的材质）即可达成很好的滤波效果，该滤波器内含三只抗流圈。
3、电源防雷器原理图
3.1特性：吸收浪涌能力可以很大，反应速度可以很快，可以防止各种频谱下的浪涌电压的侵袭；但是防浪涌的可靠性能较低，当SPD损坏后可能会影响到系统正常工作，且器件选择上需要一定的经验。
三、使用对比
隔离变压器通常用于给重要设备/机房供电，减少来自线路的浪涌电压，可作为电源系统C/D级防护的补充。也可用于信号系统的防浪涌设计电路中，与SPD起配合作用。同时具有隔离电源与负载的作用。
滤波电路通常用于高档
隔离变压器、滤波电路、电源防雷器
一、基本概念
隔离变压器：隔离原边与副边的电气联接，以达到稳定电压、隔离谐波及保护人身安全的作用。在电源线和信号传输线上装隔离变压器可以对雷电高压引入起有效的限制作用，这是因为当强大的雷电波输入变压器时，由于雷电波电压比变压器正常的电压高很多倍，使得激励的磁感应强度远远大于铁芯允许通过的******磁感应强度BM，因而变压器铁芯饱和，变压器的磁-电变换暂时失效，雷电高电压不能传输到变压器的副边，从而保护用电设备。 电源防雷器
滤波电路：通低频阻高频或者是通高频阻低频。在一些电源线路及高频线路中巧妙的设计可以大大降低浪涌电压的能量。
电源防雷器：并联于线路中，当线路上的过电压达到SPD动作临界值的时候，通过SPD的动作，使线路对地形成瞬间的导通状态，用于限制暂态过电压或分流浪涌电流的装置。
二、工作原理及特性
1、隔离变压器：
隔离变压器防浪涌之等效电。电源防雷器
1.1接地方法：将一次侧线圈的静电遮蔽接地的一次侧EI）接在电源总开关箱的「接地汇流排」上（注：该接地汇流排是分别连接在总电源中性线及建筑物的基础结构钢筋上），必须是从电源接地汇流排拉过来的电源接地专用线，不能从电源插座的「中性线」接过来。其余的接地引线，包括二次侧线圈的静电遮蔽接地、外壳接地、铁心接地及一次与二次线圈之间的磁场遮接地，则接在专用接地汇流排上，接地电阻值最好能够控制在10Ω以下效果较佳。
1.2特性：隔离变压器防浪涌电压的能力和水平如何，则要看它的耐压值、绝缘水平和其它技术参数。一般来讲，一次雷电现象可在瞬间产生上万伏甚至几十万伏的过电压，这样的过电压隔离变压器是承受不了的。并且，几KHZ以内的低频脉冲也是无法防护的。
2、滤波电路
2.1特性：针对10-100KHz以上的高频共模杂波及差模杂波能起到比较好的抑制效果，同时可以降低脉冲的陡度。只要巧妙的计算安排各电容器及扼流圈的数值，并慎选用材（电容器及抗流圈磁心的材质）即可达成很好的滤波效果，该滤波器内含三只抗流圈
3、电源防雷器的原理
3.1特性：吸收浪涌能力可以很大，反应速度可以很快，可以防止各种频谱下的浪涌电压的侵袭；但是防浪涌的可靠性能较低，当SPD损坏后可能会影响到系统正常工作，且器件选择上需要一定的经验。
|
