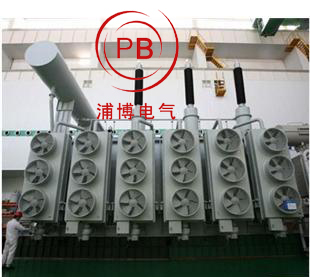

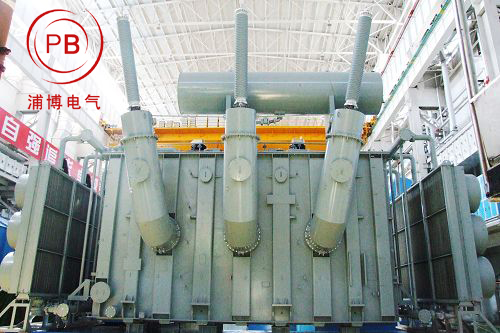

关于特大变压器的主要组成部件及作用
1、油箱 作用 盛油及装其他东西。
2、铁芯 作用 加强磁场
3、绕组 作用 感应磁场
4、套管 作用 绕组接头绝缘及密封。
5、散热片 作用 散热
6、变压器油 作用 散热及冷却
7、风扇 作用 加强散热
8、瓦斯继电器 作用 保护变压器
变压器铁心： 1）铁心材料 铁心是变压器磁路的主体，铁心分为铁心柱和铁轭，铁心柱上套装绕组，铁轭的作用是使磁路闭合。为减少铁心内的磁滞损耗和涡流损耗，提高铁心导磁能力，铁心采用含硅量约为5%，厚度为0.35mm或0.5mm，两面涂绝缘漆或氧化处理的硅钢片叠装而成。2）铁心结构铁心分为心式结构和壳式结构。（1）心式变压器：心式变压器的原、副绕组套装在铁心的两个铁心柱上，如下图所示。结构简单，电力变压器均采用心式结构。（2）壳式变压器：壳式变压器的铁心包围绕组的上下和侧面，如下图所示。制造复杂，小型干式变压器多采用。2、绕组（线圈） ： 绕组是变压器的电路部分，用绝缘铜线或铝线绕制而成 。绕组的作用是电流的载体，产生磁通和感应电动势。 高压绕组：工作电压高的绕组；低压绕组：工作电压低的绕组。绕组有同心式和交叠式。同心式绕组：高低压绕组在同一芯柱上同芯排列，低压绕组在里，高压绕组在外，便于与铁芯绝缘，结构较简单。（常采用）。交叠式绕组：高低压绕组分成若干部分形似饼状的线圈，沿芯柱高度交错套装在芯柱上。同心式绕组1-高压绕组 2-低压绕组3、附件 电力变压器的附件有油箱、油枕、分接开关、安全气道、绝缘套管等。其作用是保证变压器的安全和可靠运行。 （1）油箱：1-油箱；2-储油柜；3-气体继电器；4-安全气道即油浸式变压器的外壳，用于散热，保护器身（变压器的器身放在油箱内），箱中有用来绝缘的变压器油。（2）储油柜（油枕）：装在油箱上，使油箱内部与外界隔绝。（3）安全气道（防爆管）：装在油箱顶盖上，保护设备，防止出现故障时损坏油箱。当变压器发生故障而产生大量气体时，油箱内的压强增大，气体和油将冲破防爆膜向外喷出，避免油箱爆裂。（4）气体继电器（瓦斯继电器）：装在变压器的油箱和储油柜间的管道中，主要保护装置。内部有一个带有水银开关的浮筒和一块能带动水银开关的挡板。当变压器发生故障，产生的气体聚集在气体继电器上部，油面下降，浮筒下沉，接通水银开关而发出信号；当变压器发生严重故障，油流冲破挡板，挡板偏转时带动一套机构使另一水银开关接通，发出信号并跳闸。（5）分接开关：在电力系统，为了使变压器的输出电压控制在允许变化的范围内，变压器的原边绕组匝数要求在一定范围内调节，因而原绕组一般备有抽头，称为分接头。利用开关与不同接头连接，可改变原绕组的匝数，达到调节电压的目的。分接开关分为有载调压分接开关和无载调压分接开关。（6）绝缘套管：装在变压器的油箱盖上作用是把线圈引线端头从油箱中引出，并使引线与油箱绝缘。电压低于1KV采用瓷质绝缘套管，电压在10-35KV采用充气或充油套管，电压高于110KV采用电容式套管。（7）变压器油：要求：高的介质强度和低的粘度，高的发火点和低的凝固点，不含酸、碱、灰尘和水分等杂质。作用：加强绝缘和散热。（8）测温装置：监测变压器的油面温度。小型的油浸式变压器用水银温度计，较大的变压器用压力式温度计。
|
|
