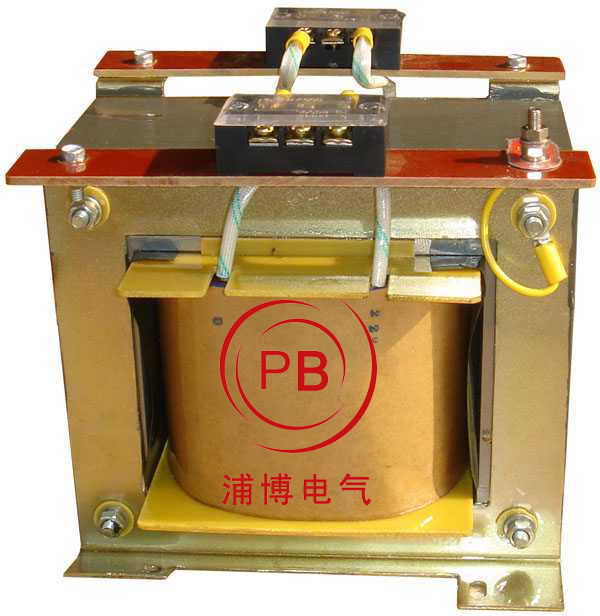

变压器是利用电磁感应原理做成的能改变电压的设备.变压器有铁芯和线圈组成.变压器线圈分初级线圈和次级线圈.在初级线圈中通交流电时.变压器铁芯就产生了交变的磁场.次级线圈就感应出与初级频率相同的交流电.变压器线圈的圈数比等于电压比.例如一个变压器的初级线圈是880圈.次级是88圈.在初级接入220V电压.次级就会输出22V的交流电压.变压器不仅可以降压也可升压.远距离输电一般都用变压器升高电压.在用电处再用变压器降到我们所需要的电压直流变压器的说法不对.直流电不能变压.直流电要变换电压首先要用电子元件将直流电变为交流电,然后用变压器变换电压.这个设备叫逆变器.
直流是不能用变压器变压的、因为直流电不存在感抗、如果非要用直流变压，也要把它变成脉动直流然后接变压器、在变压器的二次还需要再整流。
如果需要降低直流电压，如电流很小且固定的话，可以直接用电阻降压；如果电流不很大且不固定，要求得到降低的稳定的直流电压，可以使用稳压电路；如果电流较大，或是需要升高直流电压的话，就要先将直流电逆变成交流电，升高电压后，再整流变为直流电。否则降压大的话电源利用率不高，体积大，发热大，不安全。
交直流变压器 英译：AC-DC test transformer 交直流试验变压器，利用先进的生产设备，采用线圈绕组环氧真空浇注及CD型铁芯的新工艺，和同类产品油浸式变压器相比，明显地降低重量，减少体积，在质量上提高了绝缘强度和抗湿程度，并有效地削弱了漏磁而大大加强了变压器承受试验短路电流的冲击能力。 交直流试验变压器在工频电源输入操作箱（或操作台），经自耦调压器调节电压输入至试验变压器的初级绕组。根据电磁感应原理，在次级（高压）绕组可获得工频高压。此工频高压经高压硅堆整流及电容滤波后可获得直流高压，其幅值是工频高压有效值的1.4倍。只不过在使用直流时应抽出短路杆，在使用交流时，插入短路杆。 高压试验变压器是发电厂、供电局及科研单位等广大用户的用来做交流耐压试验的基本试验设备，通过了国家质量监督局的标准,用于对各种电气产品、电器元件、绝缘材料等进行规定电压下的绝缘强度试验，考核产品的绝缘水平，发现被试品的绝缘缺陷， 衡量过电压的能力。 PSSBJ交直流试验变压器
仪器别称 交直流试验变压器又称为交直流高压试验变压器、高压试验变压器、试验变压器、谐振高压试验变压器、电力高压试验变压器、超轻型高压试验变压器、串级式高压试验变压器、油试变、油浸式高压试验变压器或者称为油浸式高压交流耐压机、高压交流耐压机、高压耐压机、高压耐压仪、高压升压器、交流耐压机等。
原理及特点 系列高压试验变压器为单相变压器，联结组标号ⅠⅠ。单台高压试验变压器的工作过程是用交流220V(10kVA以上为380V)电压接入电源控制箱(台)，经电源控制箱(台)内自耦调压器(50kVA以上调压器外附)调节至0~200V(10kVA以上为0~400V)电压输出至试验变压器的初级绕组，根据电磁感应原理，在试验变压器高压绕组可获得试验所需的高电压。 交直流高压试验变压器是在同类产品YDJ（G）型高压试验变压器的基础上，按试验变压器国家标准DL/T848.2—2004要求，经改进后生产的一种新型产品，本系列产品具有体积小、重量轻、结构紧凑、功能齐全、使用方便等特点。实用于电力、工矿、科研 .广泛用于照明、机床电器、机械电子设备、医疗设备、整流装置等。产品性能均能满足用户各种特殊要求部门，对各种高压电气设备、电气元件、绝缘材料进行工频耐压试验和直流泄漏试验，是高压试验中必不可少的仪器。
试验变压器技术指标 1、使用环境条件 ◇环境温度不高于+40℃、不低于—20℃； ◇空气相对湿度不大于90%； ◇海拔高度不超过3500米； 2、工作电压 ◇电源控制箱（台）输入电压为工频220V或380V、相对误差不超过±10%；（具体使用电压根据用户所定试验 变压器规格选取） 3、系列试验变压器额定参数
工频耐压试验注意事项 1、试验人员应做好责任分工,设定好试验现场的安全距离,仔细检查好被试品及试验变压器的接地情况,并设有专人监护安全及观察被试品状态工作。 2、被试品主要部位应清除干净，保持绝对干燥，以免损坏被试品和带来试验数值的误差。 3、对大型设备的试验，一般都应先进行试验变压器的空升试验，即不接试品时升压至试验电压，以便校对好仪表的指示精度，调整好放电球隙的球间距。 4、做耐压试验时升压速度不能过快，并防止突然加压，例如调压器不在零位的突然合闸，也不能突然断电，一般应在调压器降至零位时分闸。 5、在升压或耐压试验过程中，如发现下列不正常情况，(1) 电压、电流表指针摆动很大，(2)被试品发出不正常响声， (3)发现绝缘有烧焦或冒烟现象，应立即降压，切断电源，停止试验并查明原因。 6、使用本产品做高压试验时，除熟悉本说明书外，还必须严格执行国家有关标准和操作规程。可参照GB311—83《电气设备预防性试验规程》等。
直流泄漏试验注意事项 1、被试品做试验前，应拆除所有对外连线，并充分放电，主要部位应清除干净，保持绝对干燥，以免损坏被试品及带来试验数值的误差。 2、对于大容量试品（电容器、超长电缆等）试验时应缓慢升压，防止被试品的充电电流过大而烧坏微安表，必要时应分级加压分别读取各电压下微安表的稳定读数。 3、试验过程中，应严密监视被试品、微安表及试验装置等，一旦发生闪烁、击穿等现象应立即降压，切断电源，并查明原因。
|
