R型变压器
目 录
1简介
1.1 介绍
1.2 影响
1.3 由来
2性能
3变压器组成
4R型变压器使用注意事项
5R型变压器的应用
1简介
介绍

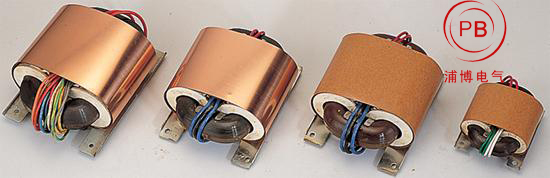

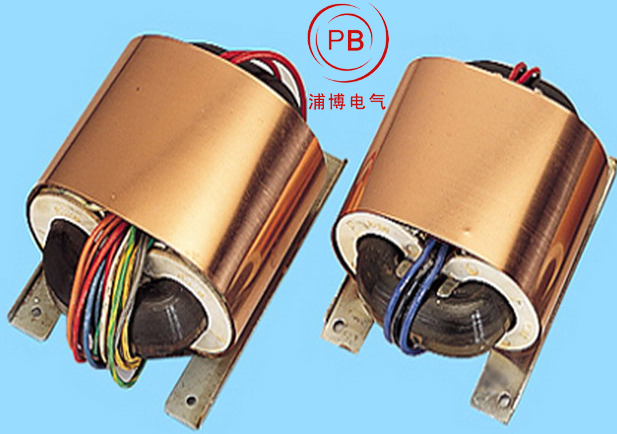

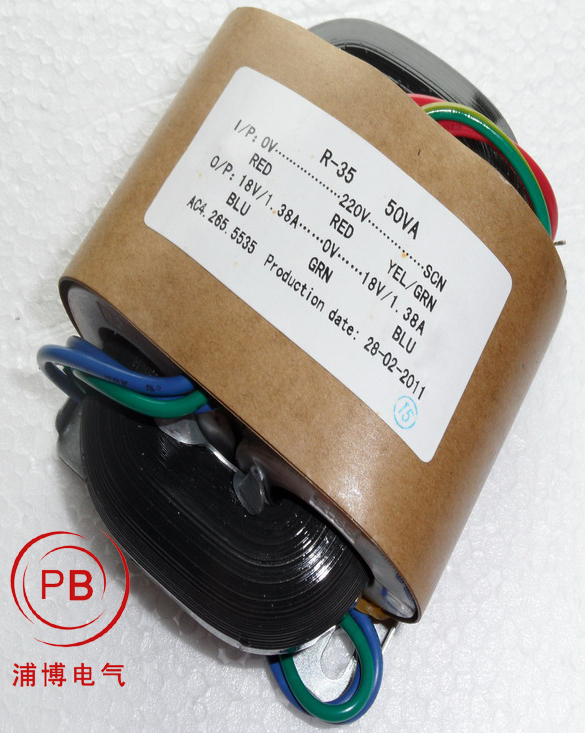

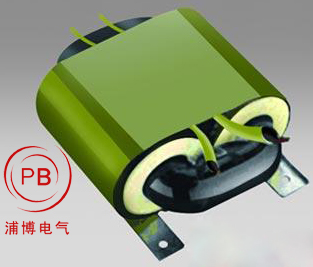

R型变压器是干式变压器产品中的一枝新秀。其铁芯系采用宽窄不一的优质取向冷轧硅钢带卷制成腰圆形，而且截面呈圆形，不用切割即可绕制。因此，由此制造的变压器无噪声、漏磁小、空载电流小、铁损低、效率高；并且由于线圈是圆柱形，每圈的铜线长度短，所以，内阻小，铜耗低，温升低，过载波动小，爆发力比环形变压器还好；另外，初、次级线圈采用阻燃PBT工程塑料制成的骨架分别绕制，从而抗电强度高，阻燃性好。
影响
R型变压器以新颖、独特的结构，优异的电磁性能正得到越来越多的电子行业的青睐。特别适用于医疗设备、显示设备、音响设备、办公设备。
由来
R型变压器是以外形结构名命的,他的截面像字母,故得名R型变压器.
2性能
R型变压器可以用作所有电器的电源变压器或隔离变压器。
它具有效率高、体积小、重量轻等特点。
R型铁芯所用的材料是高牌号冷轧取向性硅钢片，铁芯卷绕好后，经过退火处理，使硅钢片的分子结构重新排列。
R型变压器体积小，重量轻
R型变压器是用无切割铁芯卷绕，使用取向性高牌号硅钢片，因而体积小。重量轻(比EI型变压器小30%、轻40%、薄40%)。
R型变压器效率高
由于铁芯无切割，铁损很小，加之采用高品质的材料和紧凑结构，使铁芯与绕组之间的距离降到最小，故效率可达90%以上。
R型变压器漏磁小
R型变压器的铁芯没有磁隙且绕线均衡，因而漏磁小。无需设计任何防反漏磁措施。
R型变压器无噪音产热小
由于R型变压器是用无切割铁芯卷绕，使用取向性高牌号硅钢片制成，具有均匀圆形截面
和连续的绕线，电阻损耗和产热都很低，且由于没有切割，磁致伸缩应力就很容易被吸收，因而保证了应用无噪音。
R型变压器励磁电流小
R型变压器设计合合理，因而具有铁损低，产热少，励磁电流小和能耗省的特点。
R型变压器安全系数高
由于它独特的设计，将初级与次级的骨架分开，绝缘性能优良，由阻燃材料制成的互相分离的骨架可以满足任何国家的标准。
3变压器组成
变压器组成部件包括器身(铁芯、绕组、绝缘、引线)、变压器油、油箱和冷却装置、调压装置、保护装置(吸湿器、安全气道、气体继电器、储油柜及测温装置等)和出线套管。
4R型变压器使用注意事项
1 R型变压器的冲击电流
当变压器次级开路，初级加额定电压时的瞬间，初级电流有一个瞬时的冲击过程，称之谓冲击电流。冲击电流持续时间很短，在通常50Hz条件下，此电流将持续1/4~1/2周期，也就是5ms~10ms，之后便进入稳定状态。
在数毫秒之内的十倍于额定电流都不会使绝缘材料和绕组受损。
R型变压器所特有的冲击电流比较大的特点，降低冲击电流有以下方法：
(1)可以降低铁芯的磁通密度Bm，增加初级绕组匝数w，使变压器在空载合闸时降低铁芯饱和程度， 从而降低冲击电流，但其前提是牺牲了变压器的功率。
(2)功率较大的R型变压器可采用初级阻绕在外层，次级绕组绕在内层的绕制方法，来降低冲击电流。
2 R型变压器的保护
变压器保护，过流保护又可分为短路保护和过载保护，熔断器只能起到短路保护作用，针对冲击的问题，变压器初级所采用的熔断器可采用延时熔断丝，或者其额定电流取到变压器额定电流的3~3.5倍即可。
5R型变压器的应用
R型变压器的空载损耗很低，能满足目前世界各国对电器、电子产品的电源部分的日趋严格要求，特别适用于作为在几乎没有负载的情况下必要长期通电的电源变压器。
R型变压器的噪音特别低，有良好的隔离效果，输出功率大。使用高精度绕线机制造的R型变压器在仪器或音响设备中使用有突出的表现，能改善设备中的讯噪比，隔离电网带给设备的多次谐波干扰，能使音响的损音下降，动态增加，提高音质效果。
R型变压器有以上的优点，广泛用于工业控制，家用电器，高级音响，信号装置，办公设备，通信设备，测试仪器及医疗仪器等。
|
