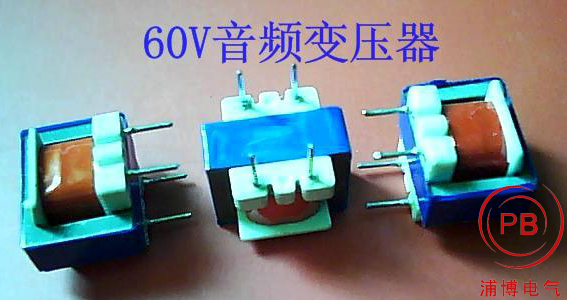

音频变压器
工作在音频范围的变压器。又称低频变压器。工作频率范围一般从 10～20000Hz。常用于变换电压或变换负载的阻抗。在无线电通信、广播电视、自动控制中作为电压放大、功率输出等电路的元件。为了做到变压器在工作频带内频率响应均匀，其铁心由高导磁材料叠装而成，原、副绕组耦合紧密，这样穿过原绕组的磁通几乎全部与副绕组相链，耦合系数接近1。
通频带的最低频率由原绕组电感确定，最高频率由变压器漏电感确定。要保证变压器有足够的通频带，原绕组电感要大，漏电感要小。
铁心的磁滞损耗及磁路饱和会引起信号失真。适当配置负载,加大负载电流,可以减少磁滞损耗的影响；增大铁心断面，留有气隙，可使磁路不致饱和，这样能减少信号的失真。
音频变压器按照其在电子线路中所处的位置，可分为3类。接在输出电路与负载之间的称为输出变压器;接在信号源与放大器输入端之间的称为输入变压器；接在上一级输出电路和下一级输入电路之间的称为级间变压器。使用时应注意前后级阻抗的匹配，避免因反射而导致信号失真。为了使负载获得******的功率，负载阻抗通过输出变压器的阻抗，变换后应与功率放大级要求的阻抗一致，不得过大也不得过小。
音频信号经过音频变压器放大后，电压虽然可以变大，但功率却因变压器有损耗而减小了。这样，它就不能带动较大的负载。所以音频变压器并不能代替电子音频信号放大器。
|
