厂用变压器
厂用变压器是专门给电厂自己供电用的。从安全出发，他的短路阻抗比一般的配电变压器要大。与一般的配电变压器的技术要求一致。
目 录
1概述
2基本组成
3工作原理
4微机保护
1概述
这个“厂”指的是电厂，而不是一般的工厂。这种专门的《厂用变压器》有其自己的标准。他是专门给电厂自己供电用的。从安全出发，他的短路阻抗比一般的配电变压器要大。除此以外与一般的配电变压器的技术要求一样。
2基本组成
变压器组成部件包括器身（铁芯、绕组、绝缘、引线）、变压器油、油箱和冷却装置、调压装置、保护装置（吸湿器、安全气道、气体继电器、储油柜及测温装置等）和出线套管。

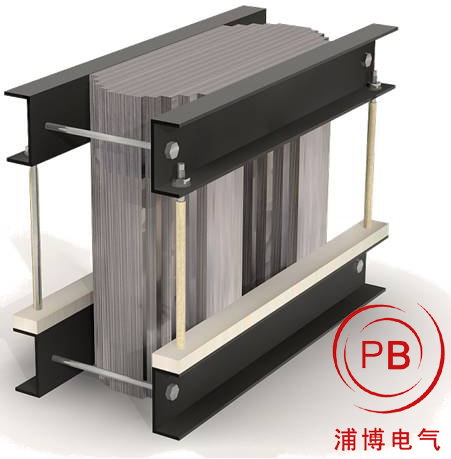

1、铁芯 铁芯是变压器中主要的磁路部分。通常由含硅量较高，厚度分别为0.35 mm\0.3mm\0.27 mm，由表面涂有绝缘漆的热轧或冷轧硅钢片叠装而成。铁芯分为铁芯柱和横片两部分，铁芯柱套有绕组；横片是闭合磁路之用。铁芯结构的基本形式有心式和壳式两种。
2、绕组绕组是变压器的电路部分，它是用双丝包绝缘扁线或漆包圆线绕成
3工作原理
变压器是变换交流电压、交变电流和阻抗的器件， 当初级线圈中通有交流电流时，铁芯（或磁芯）中便产生交流磁通，使次级线圈中感应出电压（或电流）。 变压器由铁芯（或磁芯）和线圈组成，线圈有两个或两个以上的绕组，其中接电源的绕组叫初级线圈，其余的绕组叫次级线圈。
4微机保护
简介
厂用变压器微机保护是针对中、低压电网及农用电网的变压器保护需求，采用了不同的保护配置方案；采用了成熟可靠的保护原理，对CT饱和有了可靠的判别方法；对装置的硬件平台、结构、人机接口、通信接口有了显著的提高和发展等。另外电力变压器是发电厂和变电站的主要电气设备之一，它们对电力系统的安全稳定运行至关重要。一旦发生故障遭到损坏，其检修难度大、时间长，要造成很大的经济损失；另外，发生故障后突然切除变压器也会对电力系统造成或大或小的扰动。因此，对继电保护的要求很高。
厂用变压器差动保护
变压器的差动保护是变压器的主保护，是按循环电流原理装设的。 主要用来保护双绕组或三绕组变压器绕组内部及其引出线上发生的各种相间短路故障，同时也可以用来保护变压器单相匝间短路故障。 在绕组变压器的两侧均装设电流互感器，其二次侧按循环电流法接线，即如果两侧电流互感器的同级性端都朝向母线侧，则将同级性端子相连，并在两接线之间并联接入电流继电流。
|
