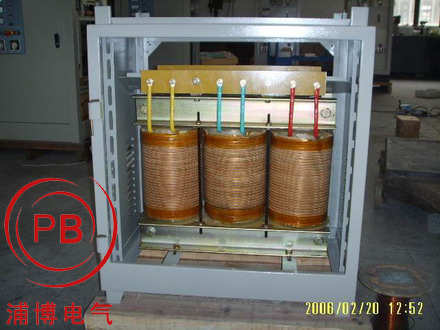

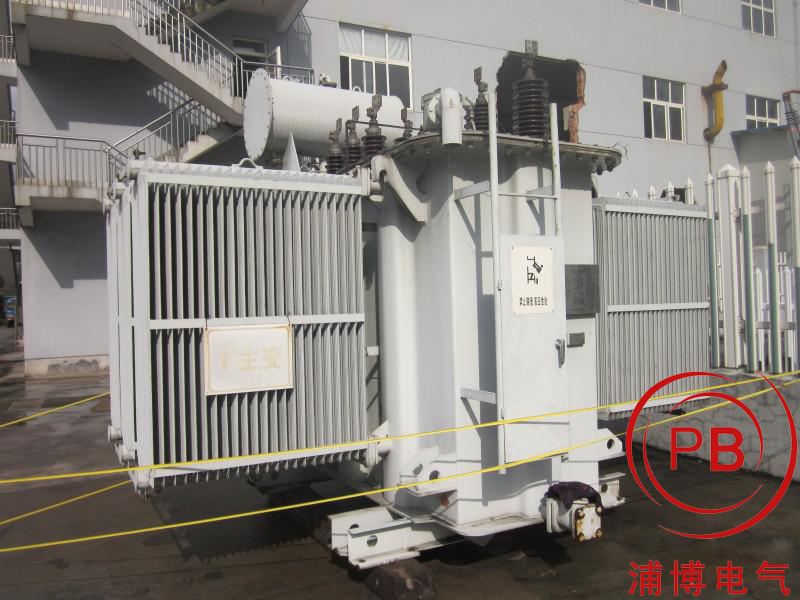

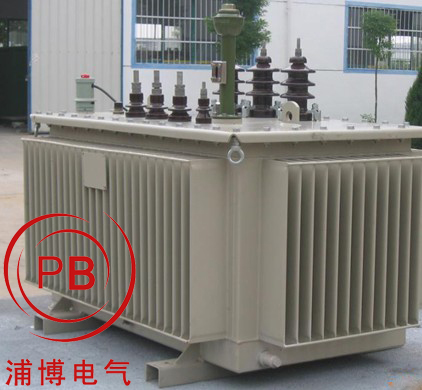

变压器工作原理 一.变压器的工作原理变压器---利用电磁感应原理，从一个电路向另一个电路传递电能或传输信号的一种电器是电能传递或作为信号传输的重要元件1.变压器 ---- 静止的电磁装置 变压器可将一种电压的交流电能变换为同频率的另一种电压的交流电能电压器的主要部件是一个铁心和套在铁心上的两个绕组。变压器原理图（图3.1.2）与电源相连的线圈，接收交流电能，称为一次绕组与负载相连的线圈，送出交流电能，称为二次绕组 设一次绕组的 二次绕组的 电压相量 U1 电压相量 U2电流相量 I1 电流相量 I2 电动势相量 E1 电动势相量 E2 匝数 N1 匝数 N2 同时交链一次，二次绕组的磁通量的相量为 φm ,该磁通量称为主磁通请注意 图3.1.2 各物理量的参考方向确定。2.理想变压器不计一次、二次绕组的电阻和铁耗，其间耦合系数 K=1 的变压器称之为理想变压器描述理想变压器的电动势平衡方程式为e1(t) = -N1 d φ/dte2(t) = -N2 d φ/dt若一次、二次绕组的电压、电动势的瞬时值均按正弦规律变化，则有不计铁心损失，根据能量守恒原理可得由此得出一次、二次绕组电压和电流有效值的关系令 K=N1/N2，称为匝比（亦称电压比），则二.变压器的结构简介1.铁心铁心是变压器中主要的磁路部分。通常由含硅量较高，厚度为 0.35 或 0.5 mm，表面涂有绝缘漆的热轧或冷轧硅钢片叠装而成铁心分为铁心柱和铁轭俩部分，铁心柱套有绕组；铁轭闭合磁路之用铁心结构的基本形式有心式和壳式两种 心式变压器结构示意图(图3.1.6)2.绕组绕组是变压器的电路部分，它是用纸包的绝缘扁线或圆线绕成 变压器的基本原理是电磁感应原理，现以单相双绕组变压器为例说明其基本工作原理（如上图）：当一次侧绕组上加上电压??1时，流过电流??1，在铁芯中就产生交变磁通??1，这些磁通称为主磁通，在它作用下，两侧绕组分别感应电势??1，??2，感应电势公式为：E=4.44fN??m式中：E--感应电势有效值f--频率N--匝数??m--主磁通******值由于二次绕组与一次绕组匝数不同，感应电势E1和E2大小也不同，当略去内阻抗压降后，电压??1和??2大小也就不同。当变压器二次侧空载时，一次侧仅流过主磁通的电流（??0），这个电流称为激磁电流。当二次侧加负载流过负载电流??2时，也在铁芯中产生磁通，力图改变主磁通，但一次电压不变时，主磁通是不变的，一次侧就要流过两部分电流，一部分为激磁电流??0，一部分为用来平衡??2，所以这部分电流随着??2变化而变化。当电流乘以匝数时，就是磁势。上述的平衡作用实质上是磁势平衡作用，变压器就是通过磁势平衡作用实现了一、二次侧的能量传递。变压器工作原理动画演示三、变压器的类型变压器是一种静止电机，它可以将一种电压的电能转换为另一种电压的电能。 一、变压器分类及用途 电力变压器：电力系统传输电能的升压变压器/降压变压器/配电变压器等。 问题5-1 远距离输电为什么必须采用高压输电？ 电炉变压器(专用) 给电炉(如炼钢炉)供电。电焊变压器(专用)给电焊机供电。 整流变压器(专用)： 给直流电力机车供电。仪用变压器：用在测量设备中。 电子变压器：用在电子线路中。 二、变压器的工作原理 (1)原理图 一个铁心:提供磁通的闭合路径。 两个绕组:1次侧绕组(原边)N1,2次侧绕组(副边)N2。 (2)工作原理 当1次绕组接交流电压后，电流i0,该电流在铁心中产生一个交变的主磁通Φ。 Ф在两个绕组中分别产生感应电势e1和e2 e1=－N1dФ/dt?e2=－N2dФ/dt如果略去绕组电阻和漏抗压降，则u1/u2≈(-e1)/(-e2)=N1/N2? u1/u2≈(-e1)/(-e2)=N1/N2=k, k定义为变压器的变比。 5-2 变压器的类型和结构1、类型 除了按以上用途分类外，变压器还可以按相数/绕组数目/铁心形式/冷却方式等特征分类。 按相数分：单相/三相/多相等 按绕组数：双绕组/自耦/三绕组/多绕组 铁心形式：心式/壳式 冷却方式：干式/油浸式等 2、结构(电力变压器) 变压器主要部件是绕组和铁心(器身)。 绕组是变压器的电路，铁心是变压器的磁路。二者构成变压器的核心即电磁部分。 除了电磁部分，还有油箱/冷却装置/绝缘套管/调压和保护装置等部件。 (1)铁心型式：心式(结构简单工艺简单应用广泛)/壳式(用在小容量变压器和电炉变压器)。 材料：一般由0.35mm/0.5mm冷轧(也用热轧)硅钢片叠成。 铁心交叠：相邻层按不同方式交错叠放，将接缝错开。偶数层刚好压着奇数层的接缝，从而减少了磁阻，便于磁通流通。 铁心柱截面形状：小型变压器做成方形或者矩形；大型变压器做成阶梯形。容量大则级数多。叠片间留有间隙作为油道(纵向/横向)。（纵向油道见课本图5.13） (2)绕组一般用绝缘扁铜线或圆铜线在绕线模上绕制而成。 绕组套装在变压器铁心柱上，低压绕组在内层，高压绕组套装在低压绕组外层，以便于绝缘。 (3)油/油箱/冷却/安全装置器身装在油箱内，油箱内充满变压器油。 变压器油是一种矿物油，具有很好的绝缘性能。变压器油起两个作用：①在变压器绕组与绕组、绕组与铁心及油箱之间起绝缘作用。②变压器油受热后产生对流，对变压器铁心和绕组起散热作用。 油箱有许多散热油管，以增大散热面积。 为了加快散热，有的大型变压器采用内部油泵强迫油循环，外部用变压器风扇吹风或用自来水冲淋变压器油箱。这些都是变压器的冷却装置。 1油箱/2储油柜/3气体继电器/4为安全气道。 变压器运行时产生热量，使变压器油膨胀，并流进储油柜中。 储油柜使变压器油与空气接触面变小,减缓了变压器油的氧化和吸收空气水分的速度。从而减缓了油的变质。 故障时,热量会使变压器油汽化,触动气体继电器发出报警信号或切断电源。 如果是严重事故，变压器油大量汽化，油气冲破安全气道管口的密封玻璃，冲出变压器油箱，避免油箱爆裂。 5-3 变压器的额定值(1)额定电压U1N/U2N单位为V或者kV。U1N为正常运行时1次侧应加的电压。U2N为1次侧加额定电压、2次侧处于空载状态时的电压。 三相变压器中，额定电压指的是线电压。 (2)额定容量SN单位为VA/kVA/MVA SN为变压器的视在功率。通常把变压器1、2次侧的额定容量设计为相同。 (3)额定电流I1N/I2N单位为A/kA。是变压器正常运行时所能承担的电流，在三相变压器中均代表线电流。 对单相：I1N=SN/U1N I2N=SN/U2N 对三相： I1N=SN/[sqrt(3)U1N]I2N=SN/[sqrt(3)U2N](3)额定频率fN单位为Hz,fN=50Hz此外，铭牌上还会给出三相联接组以及相数m/阻抗电压Uk/型号/运行方式/冷却方式/重量等数据。
|
